Antennen Analyzer

thumb shark100 00
159,00€
(Inkl. 20% Steuern)

Antennen Analyzer

Messbereich 1 - 60 MHz

 technic hobby h32

Antennen Analyzer

Antennen Analyzer

Antennen Analyzer

Antennen Analyzer

Antennen Analyzer

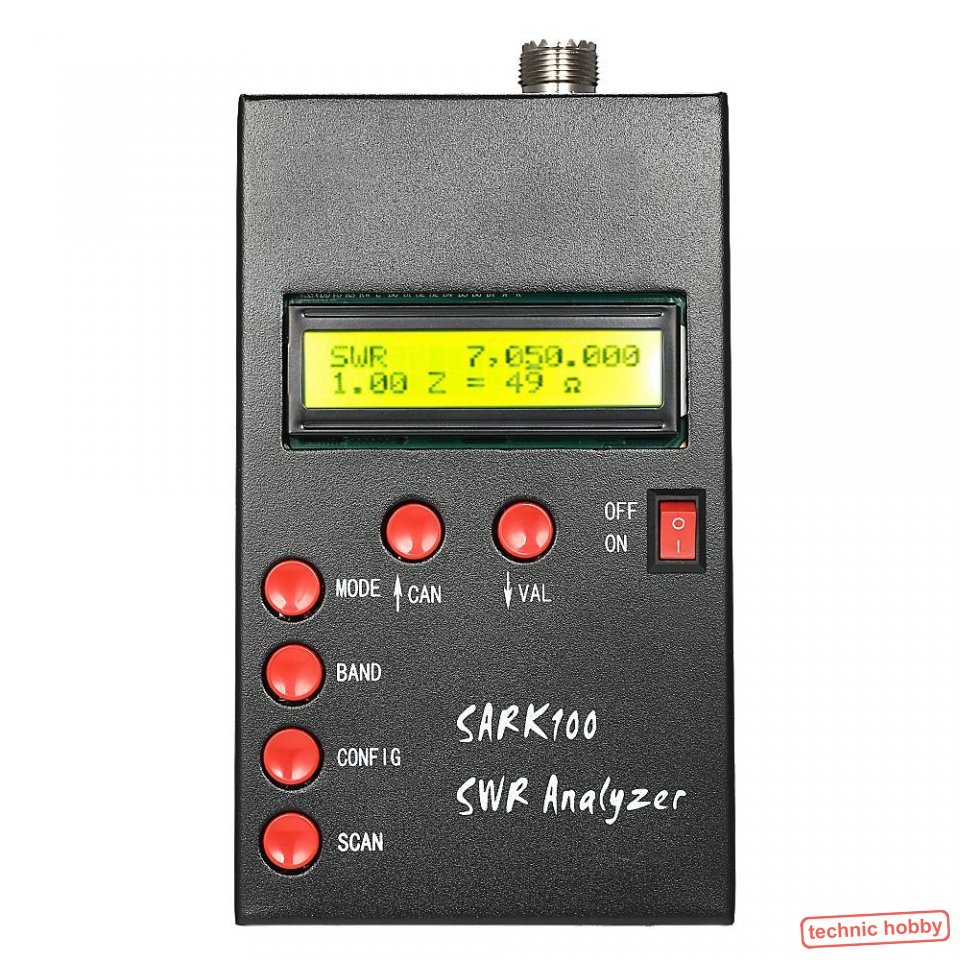

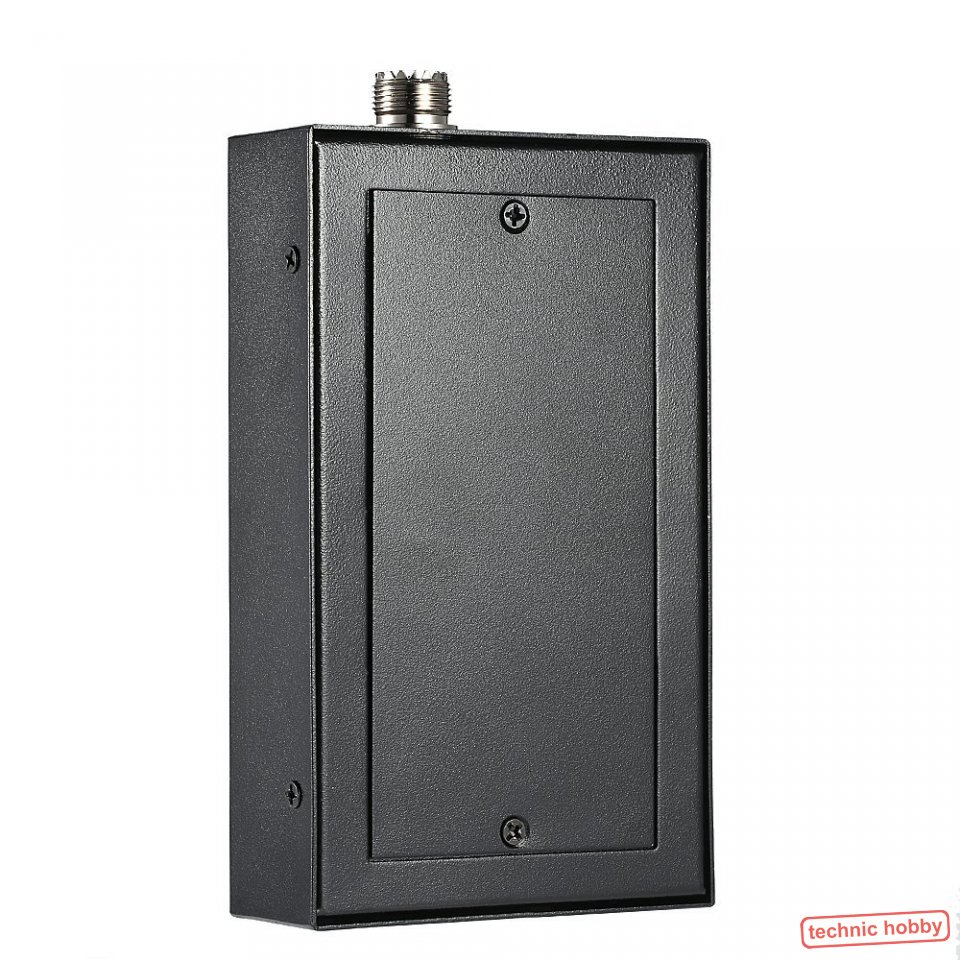

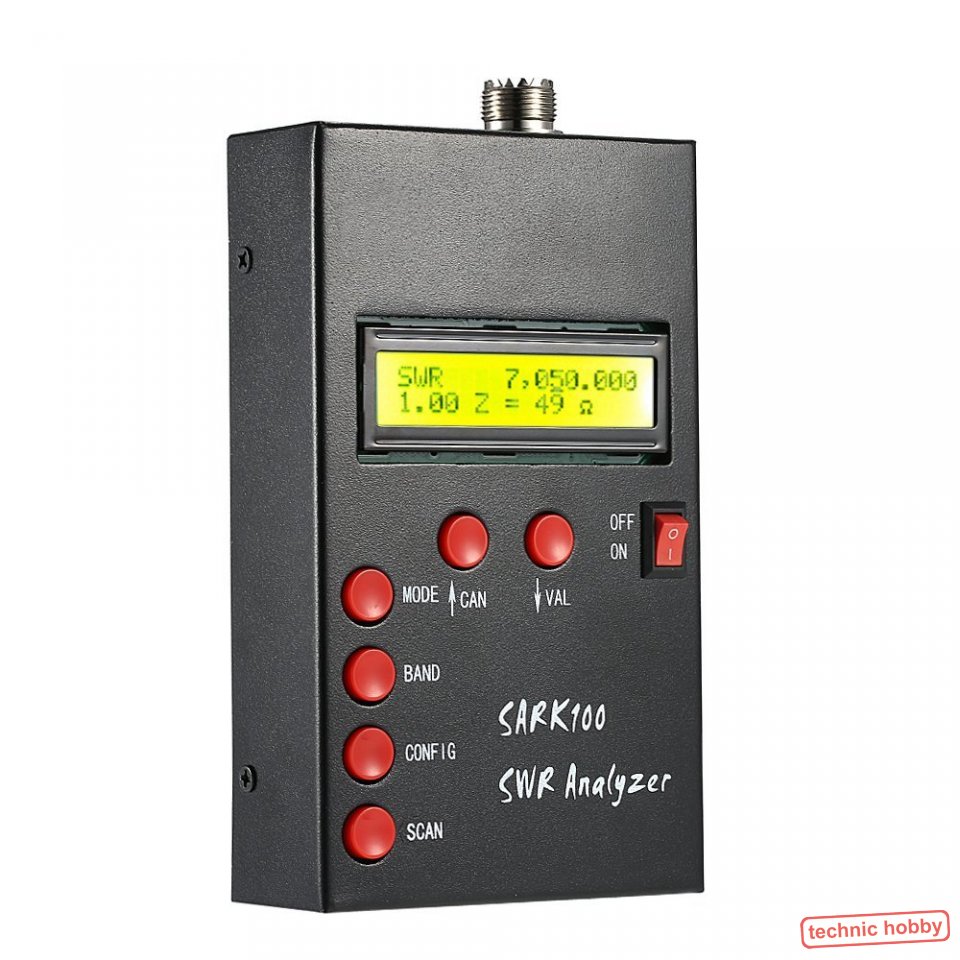

Ursprünglich als Bausatz verkauft, wurde der SARK 100 Antennen Analyzer nun von uns komplett mit Akkupack gebrauchsfertig ausgestattet.

Im Lieferumfang ist also nicht nur (wie sonst bei anderen Lieferanten) das Messgerät, sondern auch gleich der 2200 mAh Akku und das Lade/Versorgungskabel mit dabei. Damit ist das Messgerät sofort einsetzbar und man muss nicht erst noch weiteres Zuebhör dazukaufen, löten usw.

Mit dem Antennen Analyzer kann die Antennen ohne ein Funkgerät anschließen zu müssen überprüft werden. Der Messbereich geht dabei von 1 bis 60 MHz und ist einfach per Tastendruck auswählbar.

Artikelnummer sark100
EAN Code : sark100
159,00€
(Inkl. 20% Steuern)

Lieferung auf Bestellung
Lieferzeit nach Verfügbarkeit thumb Info letters

Details

  • Messung der Antenne elektrische Parameter: SWR, Impedanz (Widerstand + Reaktanz), Kapazität, Induktivität
  • Einspeisepunktimpedanz messen
  • Bodenverlust messen
  • Antennen-Tuner einstellen und Verlust bestimmen
  • Induktoren und Kondensatoren messen
  • Koax-Übertragungsleitung messen (SWR, Länge, Geschwindigkeitsfaktor, ungefähre Q und Verlust, Resonanzfrequenz und Impedanz)
  • Messen und Bestimmen der optimalen Einstellungen für Abstimmungsstummel: SWR, ungefähre Q, Resonanzfrequenz, Bandbreite, Impedanz
  • Festlegung der charakteristischen Impedanz der Übertragungsleitung
  • Koaxialer Kabelverlust
  • Antennen-Tuner-Verlust bestimmen
  • Messen Sie den Balunverlust
  • Induktor Q messen
  • Schätzung der Quarzkristallparameter
  • Magnetschleifenresonanz und SWR messen

Technische Daten

  • Frequenzgenerierung 0026 amp; Kontrolle: 1 - 60 Mhz
  • Quelle Impedanz: 50 Ohm
  • Stabilität: +/- 100 ppm
  • Spektrale Reinheit: Harmonik nach unten 0026 gt; - TBD dB über 60 MHz hinaus
  • Schrittgröße: Benutzerdefinierbare Inkremente von 100 Hz, 1 kHz, 10 kHz und 100 kHz
  • SWR Verwendbarer Messbereich: 1,0 bis 9,99
  • Impedanz: Ca. 5 bis 2000 Ohm
  • HF-Ausgang: Einstellbar 2,0 Volt pp (typ)
  • Stromversorgung: Angetrieben durch externe 12 bis 14V DC, 500mA

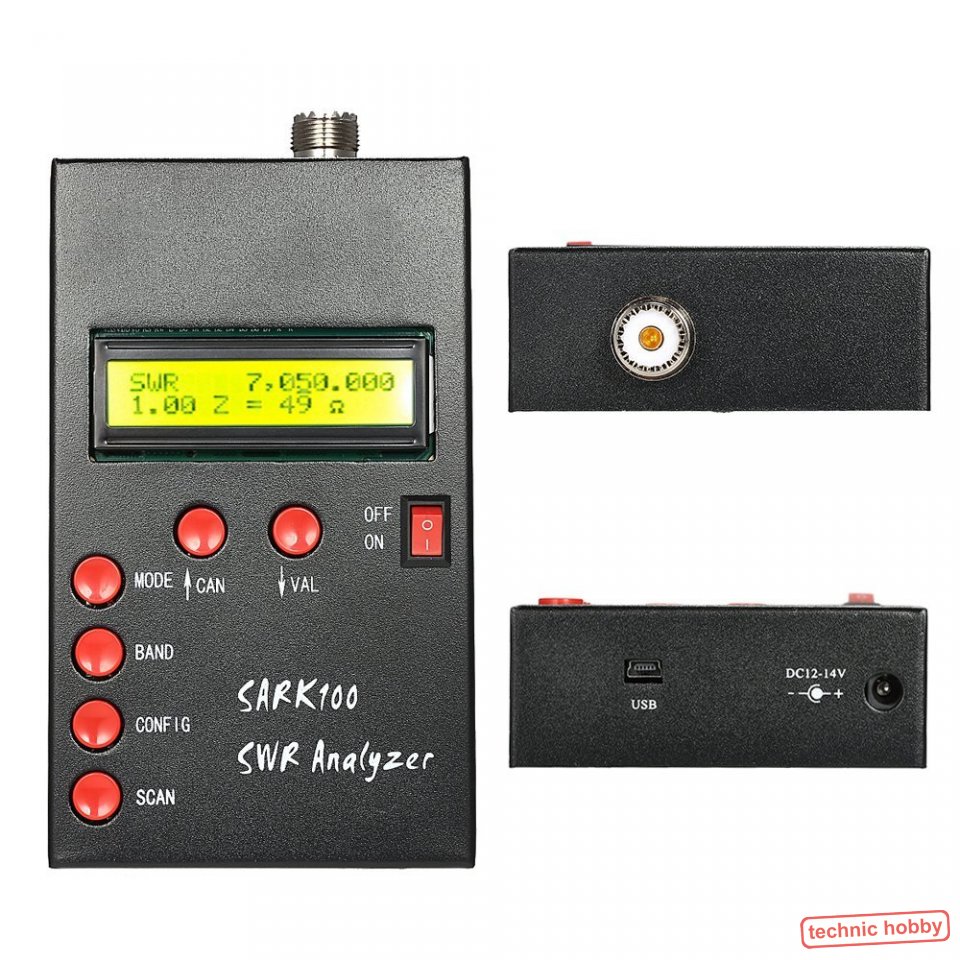

  • Anschlüsse: RF
  • USB: Mini-B-Steckdose
  • Externe Stromversorgung: 2.1mm Power Jack (Mittelstift positiv)
  • Größe: 150 x 90 x 40mm
  • Gewicht (abhängig davon ob mit oder ohne Akkus)

Lieferumfang

  • Sark 100 Antennen Analyzer
  • Akkupack 2200 mAh
  • Steckernetzteil

Die Adapterstecker, Antennen- und Verbindungskabel bei Bedarf bitte extra bestellen.

Wichtige Hinweise

Achtung! Bitte die Anleitung beachten! Den Artikel nur seiner Bestimmung nach verwenden und nicht zweckentfremden!
