HAM Antennen Analyzer

thumb AW 07 01
289,00€
(Inkl. 20% Steuern)

HAM Antennen Analyzer

Messbereich 1 - 490 MHz

 technic hobby h32

HAM Antennen Analyzer

HAM Antennen Analyzer

HAM Antennen Analyzer

HAM Antennen Analyzer

HAM Antennen Analyzer

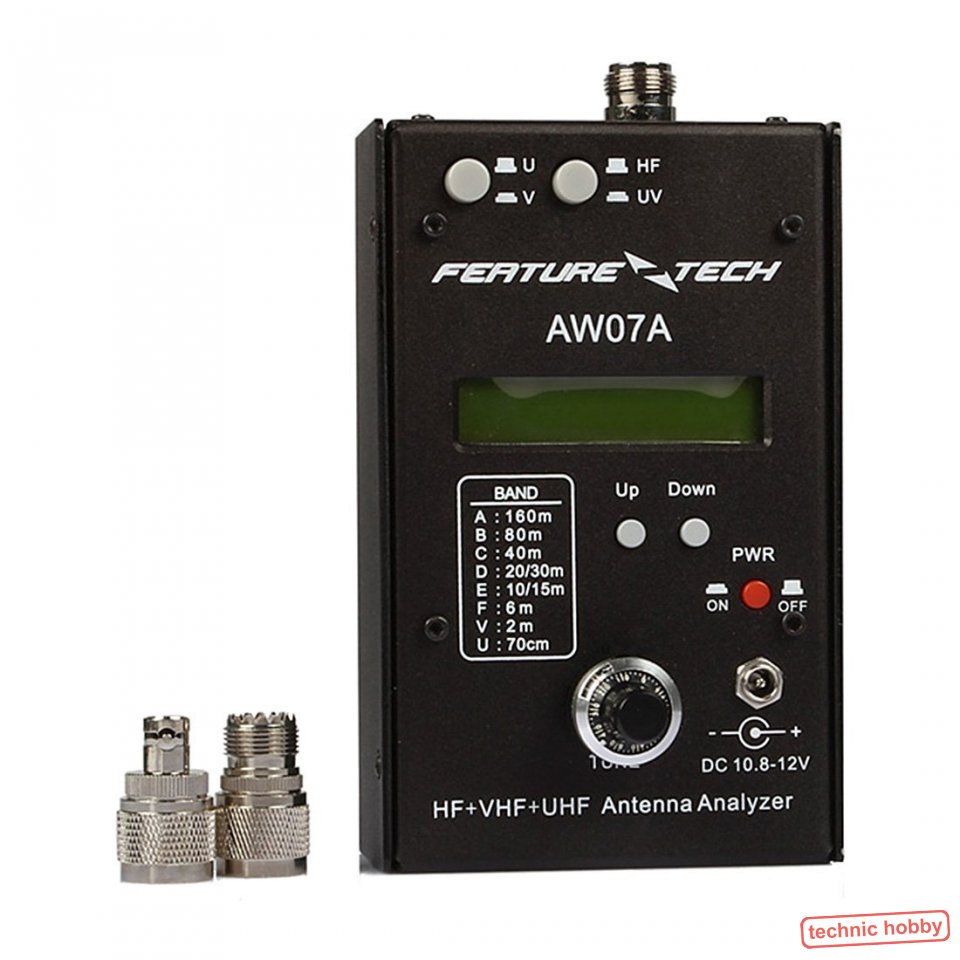

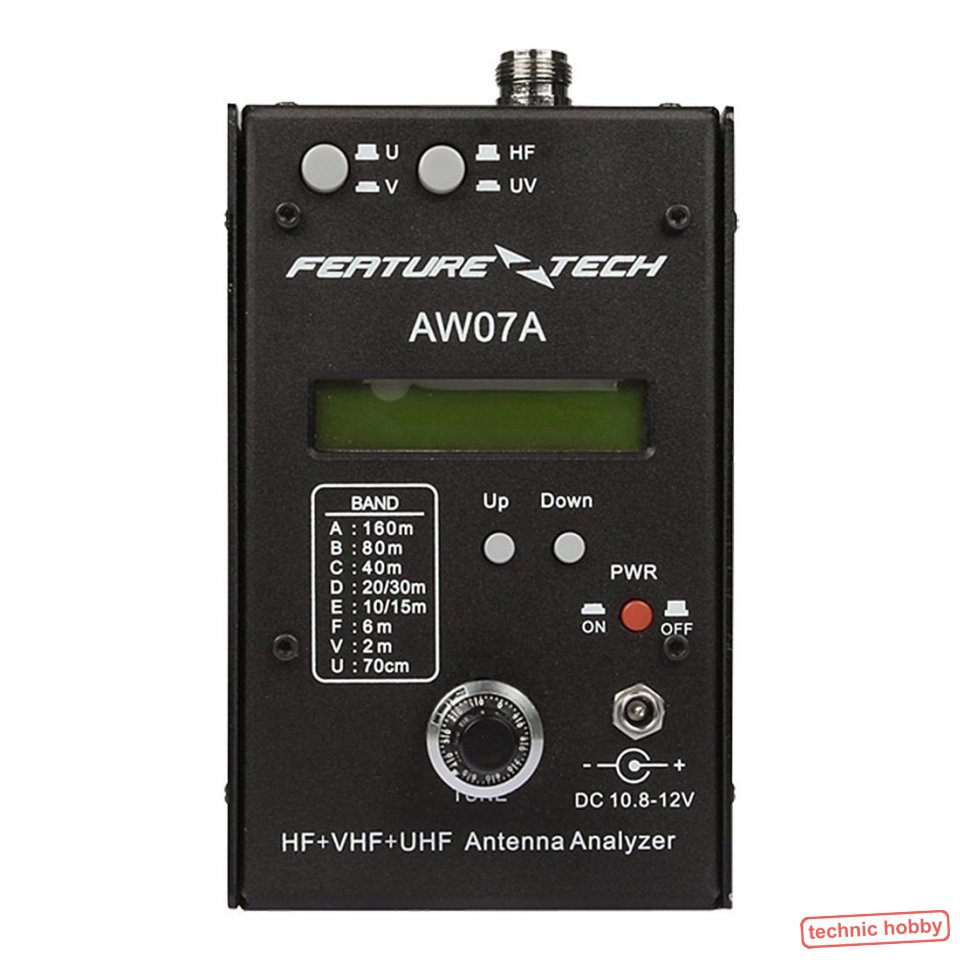

Ursprünglich als Bausatz verkauft, wurde der AW-07 Antennen Analyzer nun komplett gebrauchsfertig ausgestattet.

Im Lieferumfang ist also nicht nur (wie sonst bei anderen Lieferanten) das Messgerät, sondern auch das Versorgungskabel mit dabei. Damit ist das Messgerät sofort einsetzbar und man muss nicht erst noch weiteres Zubehör dazukaufen, löten usw.

Mit dem Antennen Analyzer kann die Antennen ohne ein Funkgerät anschließen zu müssen überprüft werden. Der Messbereich geht dabei von 1 bis 490 MHz und ist die Bedienung ist weitgehend selbsterklärend.

Artikelnummer AW-07
EAN Code : AW-07
289,00€
(Inkl. 20% Steuern)
Nur noch 1 auf Lager

Details

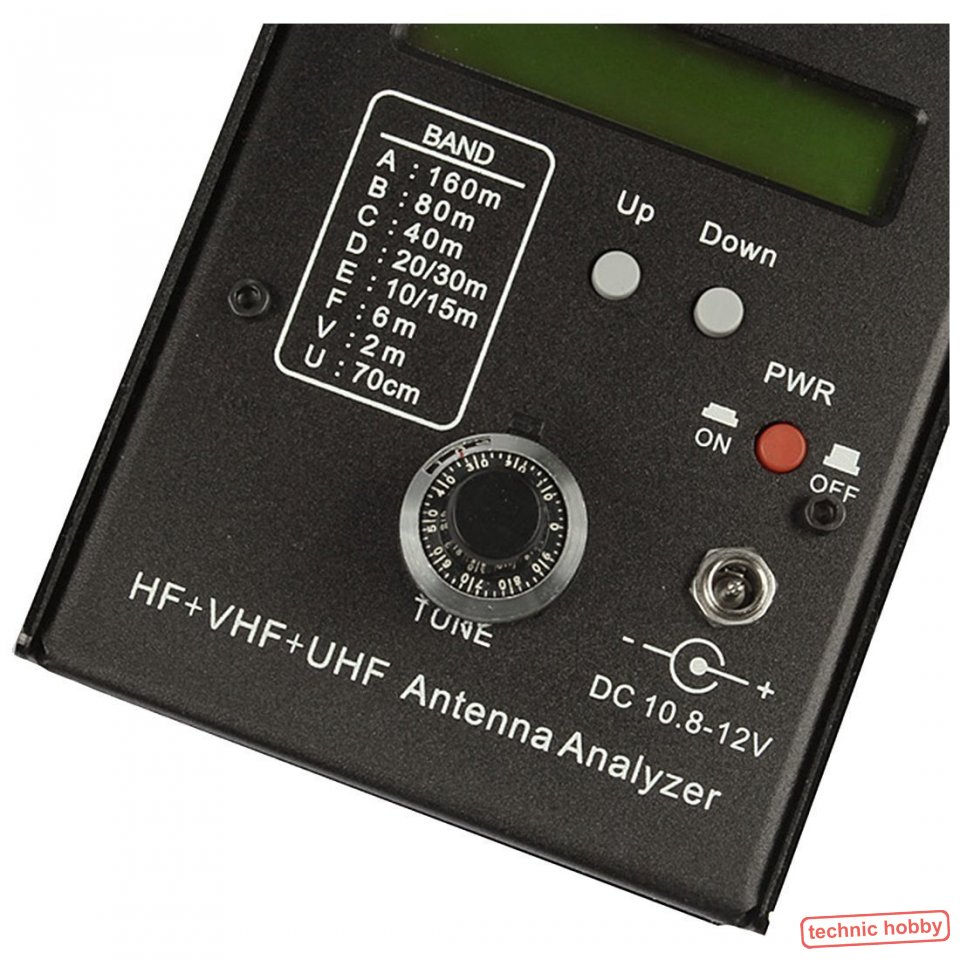

Band: 160 m, 80 m, 40 m, 20/30 m, 10/15 m, 6 m, 2 m, 70 cm

Der AW-07 HAM Antennen Analyzer ermöglicht SWR Messung und die  Messung der Impedanz und Reaktanz der Antenne. Stabiles Metallgehäuse und der (durch umjumpern) mögliche Batteriebetrieb gestattet problemlosen Feldeinsatz. Im Lieferumfang ist aber das 12 Volt Zigarettenanzünderkabel enthalten um im Fahrzeug zu messen.

Der Betriebsfrequenzbereich des AW-07 erstreckt sich von 1,5 - 71 MHz in sechs überlappenden Bändern und umfasst SWR Messungen an 85 - 185MHz und 300 - 490MHz.

Die Signalquelle, Kapazitaetsmessung, Induktivität, Anzeige Reaktanz Wert.

Impedanzwert ; SWR-Wert von 1,1 bis 9,99; RF Feldstärkemessung, Frequenzzaehler

RF-Ausgangspegel : 2Vpp; SWR Bereich: 1 ~ 9.9; Impedanzbereich : 10 ~ 500 Ohm

Technische Daten

  • Band: 160 m, 80 m, 40 m, 20/30 m, 10/15 m, 6 m, 2 m, 70 cm
  • Ausgang RF: 2 Vpp
  • SWR Strand: 1 ~ 280
  • Impedanz Strand: 10 ~ 500Ohm
  • Externe Stromversorgung: DC 10,8 ~ 12 V
  • Stromverbrauch: < 150 mA (Bands von Wellen décamétriques, B/F OFF), < 165 mA (Streifen gesehen, B/L Off)
  • Frequenzgenerierung 0026 amp; Kontrolle: 1 - 490 Mhz
  • Quelle Impedanz: 50 Ohm
  • Stabilität: +/- 100 ppm
  • Schrittgröße: Benutzerdefinierbare Inkremente von 100 Hz, 1 kHz, 10 kHz und 100 kHz
  • Stromversorgung: Externe 12 bis 14V DC, 500mA

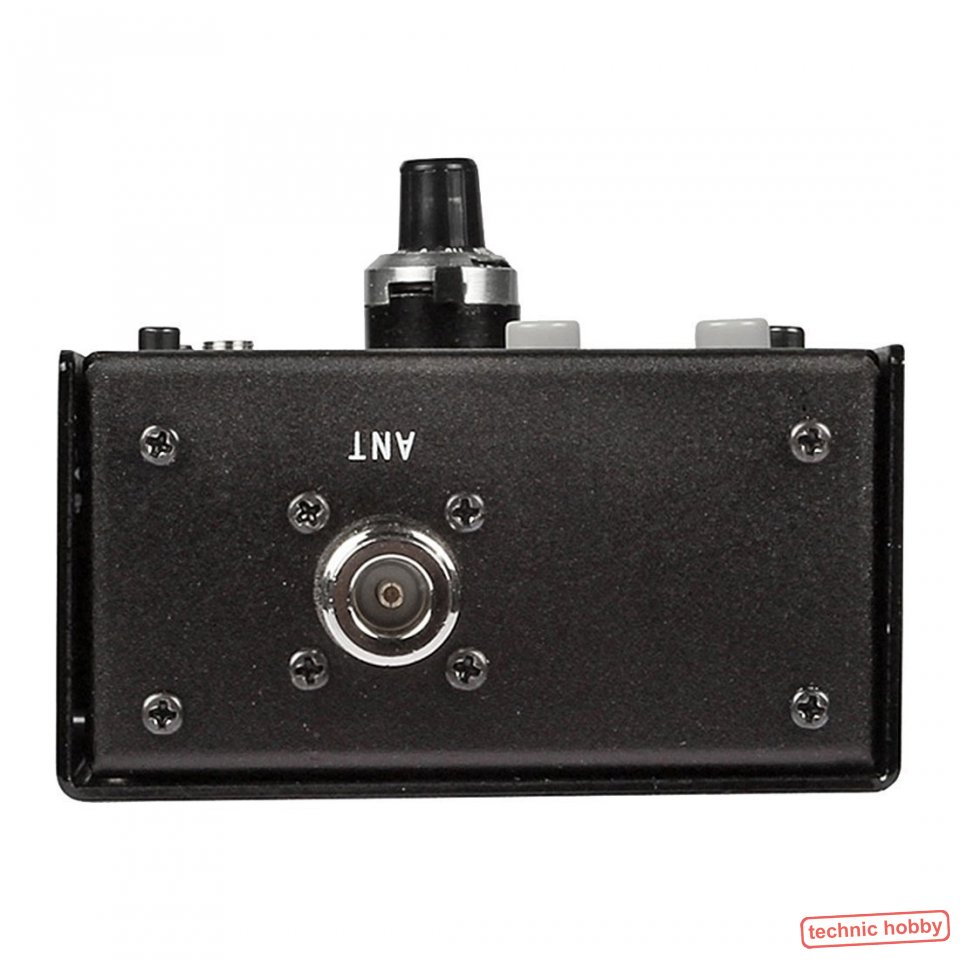

  • Anschlüsse: RF
  • USB: Mini-B-Steckdose
  • Externe Stromversorgung: 2.1mm Power Jack (Mittelstift positiv)
  • Alternativ auch 8 x AA Batterien/Akkus mit 1,5 Volt  (keine 1.2 Volt Akkus verwenden!)
  • Größe: 150 x 90 x 40mm
  • Gewicht (abhängig davon ob mit oder ohne Akkus)

Lieferumfang

  • AW-07 Antennen Analyzer
  • 12 Volt Zigarettenanzünderkabel

Die Adapterstecker, Antennen- und Verbindungskabel bei Bedarf bitte extra bestellen.

Wichtige Hinweise

Achtung! Bitte die Anleitung beachten! Den Artikel nur seiner Bestimmung nach verwenden und nicht zweckentfremden!
