Bazooka Dipol 'TYROL'

CB Funk, Amateurfunk (AFU / HAM), CB Antenne

Stationsantenne 10/11/12 Meter

Schleifendipol typisch 4,5db Gewinnantenne

Schleifendipol tdbz11m

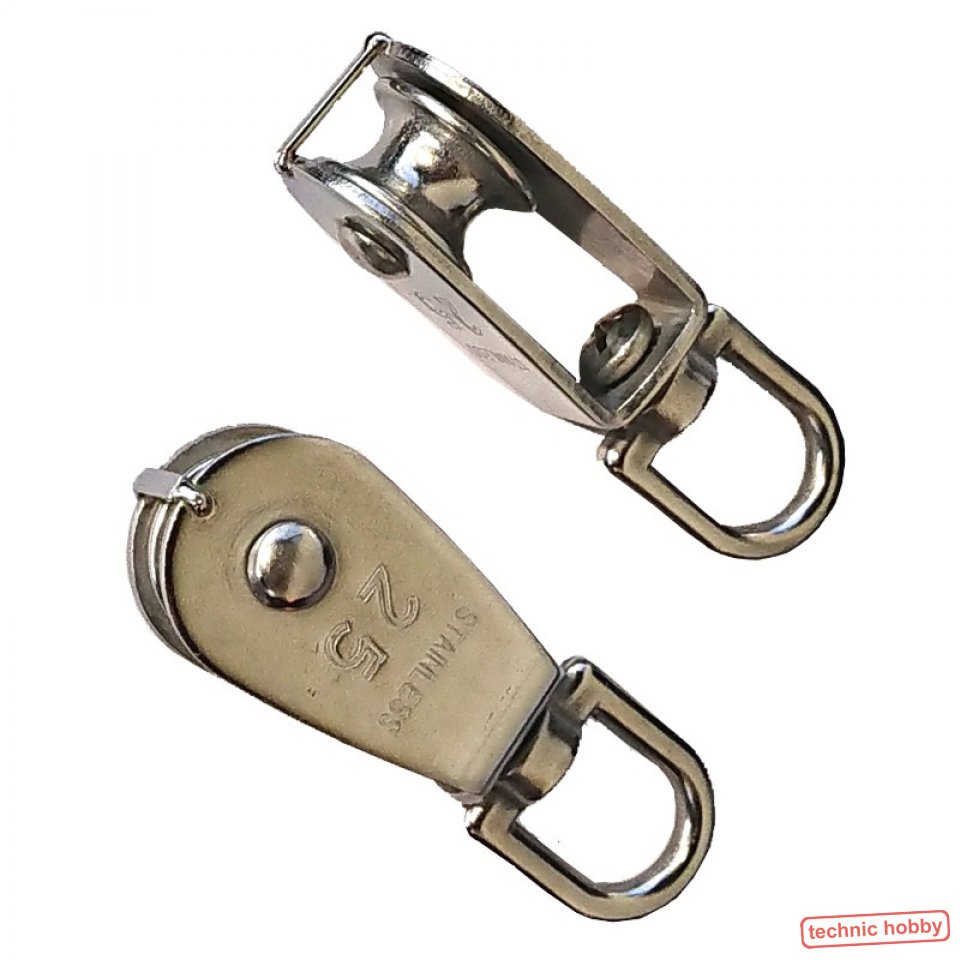

Symbolbild! enhalten ist 1 Seilrolle

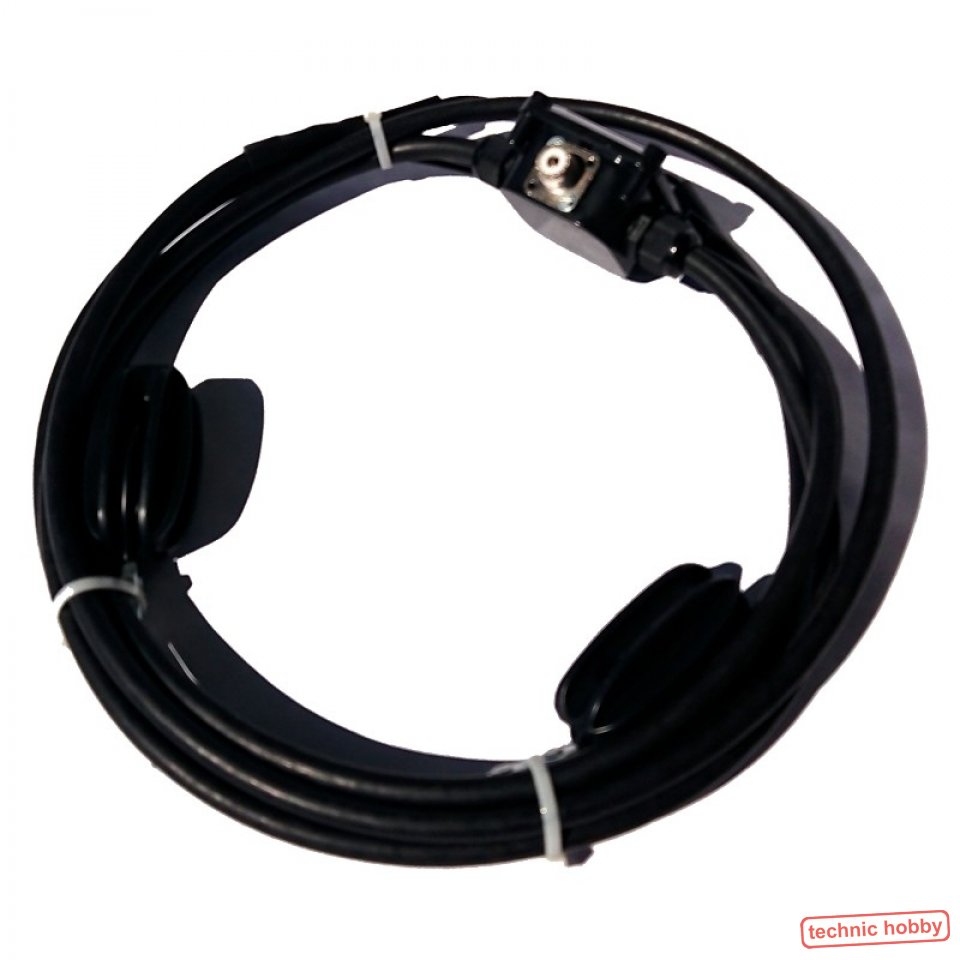

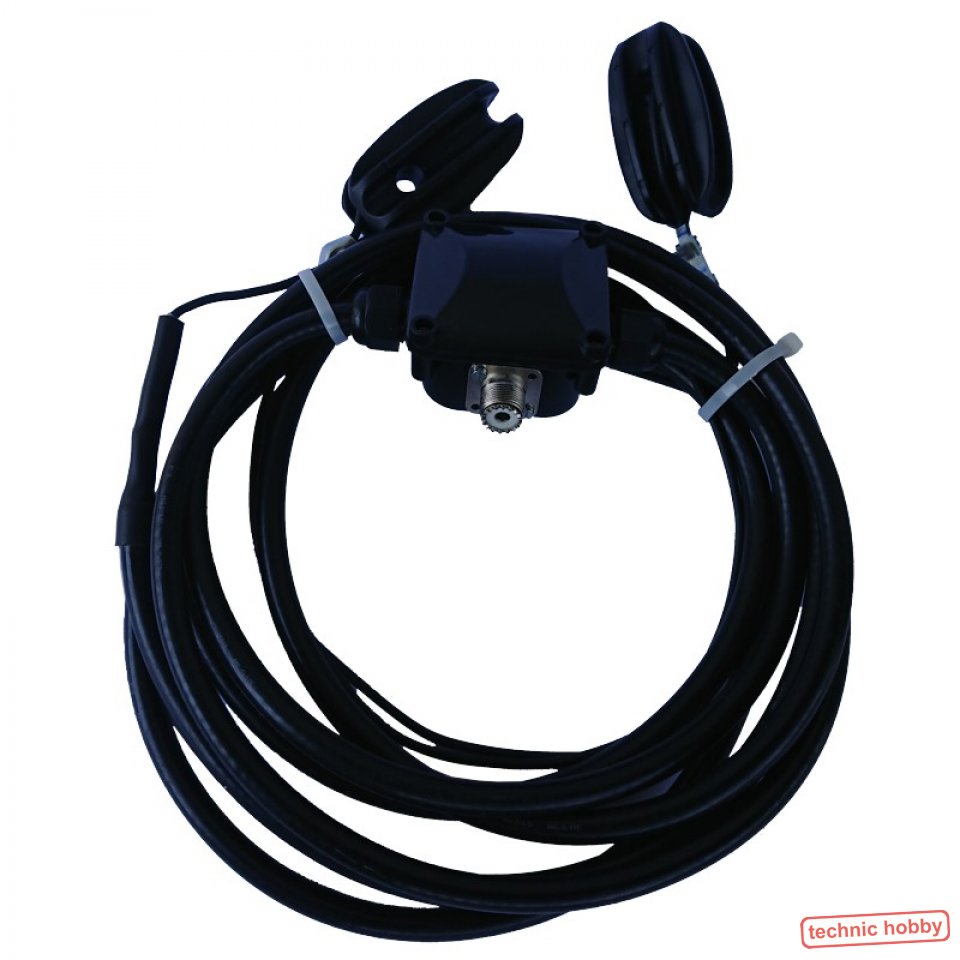

Unsere Bazooka, ausgeführt als geschlossener DiPol (Länge ca 5,7 Meter) ist eine Top Stationsantenne mit einigem Gewinn, abstimmbar, und verfügt über eine sehr gute Bandbreite.

Als Gewinnantenne ausgelegt ist diese Antenne für 11Meter Band (CB Funk) optimiert. Dringend empfohlen ist dazu der SP-1000 Blitzschutz / Erdung

Optional kann dazu ein Mantelwellenfilter geordert werden.

Ideal für DX Verbindungen, so wurden zum Beispiel Verbindungen Tirol/Griechenland mit 4 Watt FM auf 11 Meterband (CB) mit sehr guten Werten erreicht und von den Gegenstationen bestätigt.

Antennen, Blitzschutz

Details

Stationsantenne für CB 11m und 10/12m-Amateurfunk
Maximale Leistung 500 Watt (PEP 700W)
Typ Geschlossener Schleifendipol
Abstimmbar 10/11/12m Band
flacher Abstrahlwinkel für gute DX-Eigenschaften
Material: RG213U/TM
PL 239 Buchse für PL259 UHF Stecker, verschraubt

Die Antenne kann optional mit einem Mantelwellenfilter (bitte extra anfragen) ergänzt werden, wenn z.B. Bäume, Häuser usw in der Nähe sind, oder die Antenne nicht genau horizontal aufgehängt werden kann.

Mit einer Länge von 5,71m findet sie leicht Platz, ob im Freien oder auch unter dem Dach. Die Antenne ist in Schwarz gebaut und dadurch unauffällig nach der Montage. Die normale Montage erfolgt waagrecht, es ist aber auch eine Senkrechte Montage oder eine Montage als umgekehrtes V möglich.

Ein Dipol sollte in einer Höhe von mindestens 5,5m aufgespannt werden, ab dieser Höhe ist DX Verkehr auch mit 4W möglich. Eine größere Montagehöhe ermöglicht einen flacheren Abstrahlwinkel, wodurch speziell bei SSB Betrieb größere Reichweiten erzielt werden. Eine Dipolantenne sollte immer auf einer Seite über eine Umlenkrolle mittels Gegengewicht gespannt werden, dadurch werden Witterungseinflüsse, wie Eisanwuchs oder Temperaturdehnung, ausgeglichen.

Die Antenne muss von unten gespeist werden. An der Einspeisedose ist eine PL 259 Buchse angebracht. Mittels einem RG58 (bis 30m) oder RG213 (>30m) Koaxialkabel, kann mit Hilfe eines PL259 Steckers ein Kabel in beliebiger Länge drangehängt werden.

Die Steckverbindung an der Einspeisung muss mit geeigneten Mitteln (Denso- oder Vulkanisierband) abgedichtet werden. Dringt Wasser in das Zuleitungskabel ein, verliert dieses den Wellenwiderstand und ist kaputt.

Durch eine Erdung des Schirmes der Zuleitung wird die Antenne gegen statische Aufladung geschützt. Eine 1:1 Mantelwellensperre gleicht zusätzlich die Umgebungsbedingungen aus. Bäume, ungleicher Bodenabstand, verschiedene Erdwiderstände oder auch Gebäudeteile können , speziell bei höheren Leistungen, zu Gleichtaktstömen führen, durch welche die Endstufe des Transceivers den Spannungstod sterben kann.

Mit einer Belastbarkeit von 500 Watt (PEP 700W) ist die Antenne auch im Amateurfunkbereich ein sehr gut einzusetzendes Medium um die Leistung in die Luft zu bringen.
